同惠电子--电源适配器自动测试方案

根据《IDC 2020年第四季度中国投影机市场跟踪报告》，2020年中国家用投影机出货量300万台，同比增长7.5%。IDC预计，至2025年中国投影机市场五年复合增长率仍将超过15%。国产品牌极米、坚果、小米集团、当贝和海信位列前五，打破了外资品牌对中国投影机市场十几载的垄断，在智能投影领域开创了多项新技术。

近日，同惠电子为国内某头部投影机品牌定制了一套自动电源测试系统TH300，这套电源测试系统实现了4路同步测试，可测试低压空载起动、低压满载波纹等12类参数(几十类子项目），并生成定制数据分析报告。该套系统内的电源、负载等仪器均由同惠自主研发生产，秉承同惠20多年的技术积累和工匠精神，以品质为保证，为用户提供丝滑的测试体验。

应用方案




测试产品

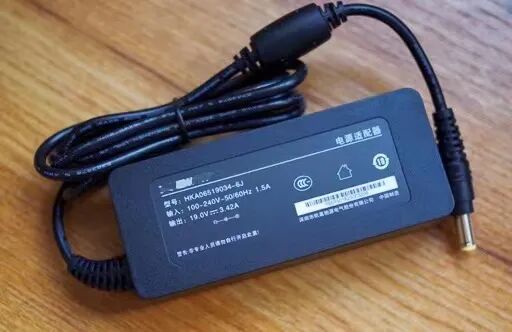

投影机电源适配器




测试项目

低压空载启动
低压满载纹波
过流保护（过流保护点测试）
短路保护
高压空载启机
高压满载纹波
待机功耗
平均效率
关机时间测试
动态负载测试
开机时间测试
动态纹波测试





解决方案

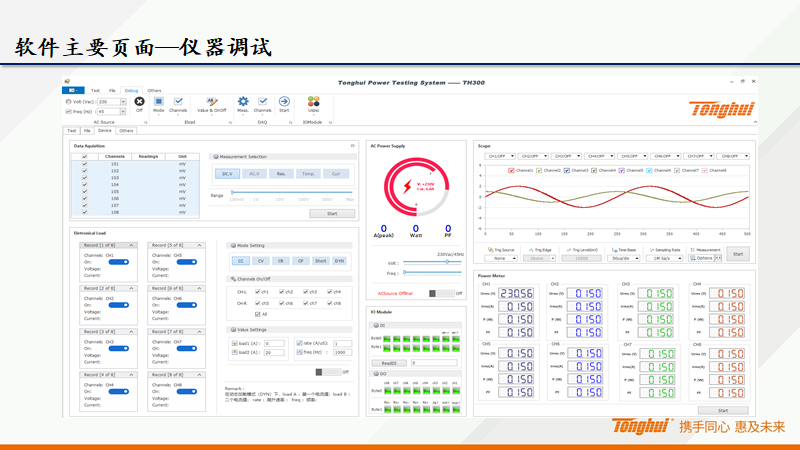

该套系统采用了同惠自主研发的高精度电子负载TH8204T、多通道数字功率计TH3421T、程控式线**流电源TH7120T。以TH300为主控制单元，实现4通道同步测试。系统搭载了同惠开发的测试软件，可根据客户需求定制仪器调试、测试、数据文件编辑等功能。

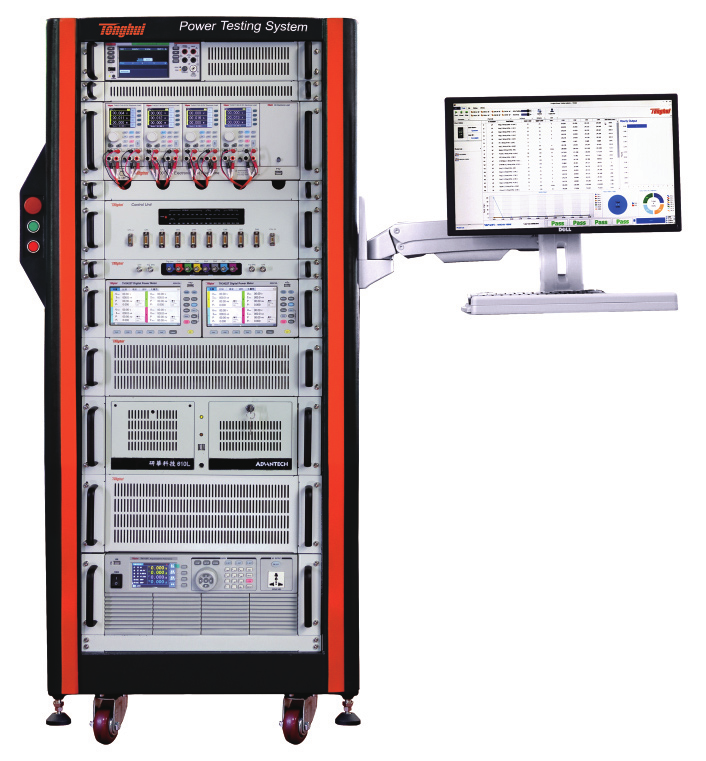

以下为系统拆解：

A ：数据采集器

B ：高精度电子负载(TH8204T*4)

功率：1050W

电压 ：0~150V

电流 ：0~100A

加载模式：CC/CV/CP/CR/DYN

C ：多通道数字功率计（TH3421T*1）

电流量程：10mA/30mA/100mA/400mA（输入阻抗：200mΩ）

1.5A/5A/20A（输入阻抗：4mΩ）

分辨率：10uA

功率：0.5mW-1.2KW

功率因素：-1.000-1.000

分辨率：0.001mW

D ：示波器

E ：工业电脑

F ：控制单元（TH300）

G：程控式线**流电源（TH7120T）

功率：3000W

电压范围：0~300V

电流(RMS)：0~27.6A

频率：40-500Hz







系统优势

1. 效率高

4通道高速电子负载，可联机进行同步并行测试

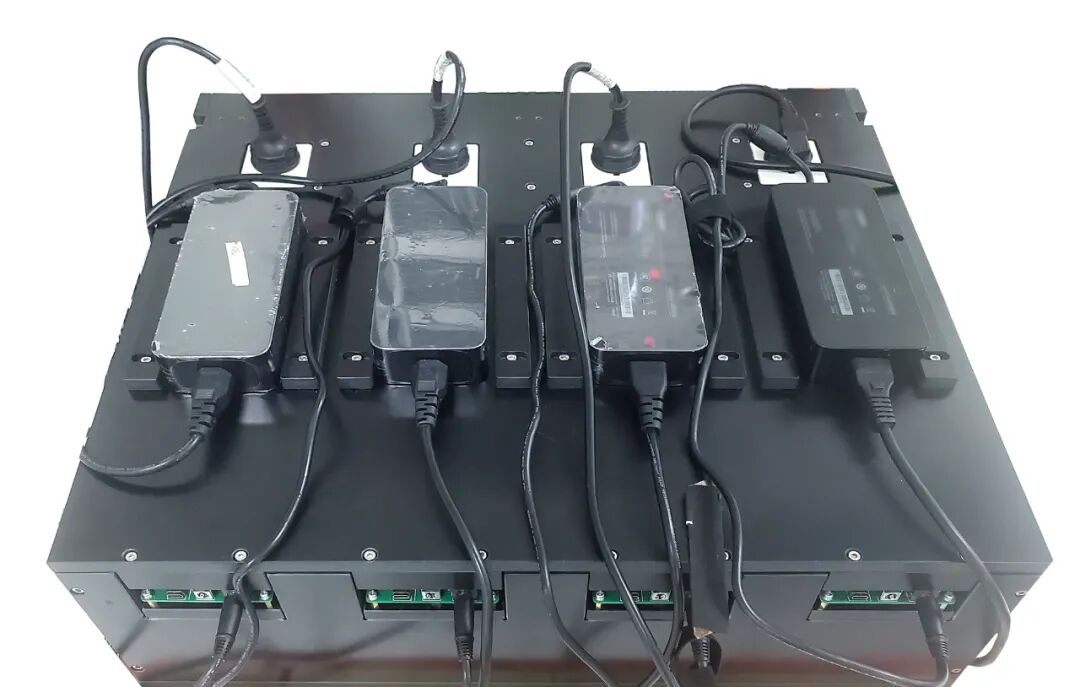

可进行单治具 4只产品同时测试或进行AB治具分组测试。即先进行A治具测试，再进行B治具测试，用以节省人工取放时间


2. 灵活方便

系统预留I/O接口，无需额外添加硬件，便可与自动化产线或测试治具直接对接


3. 使用成本低

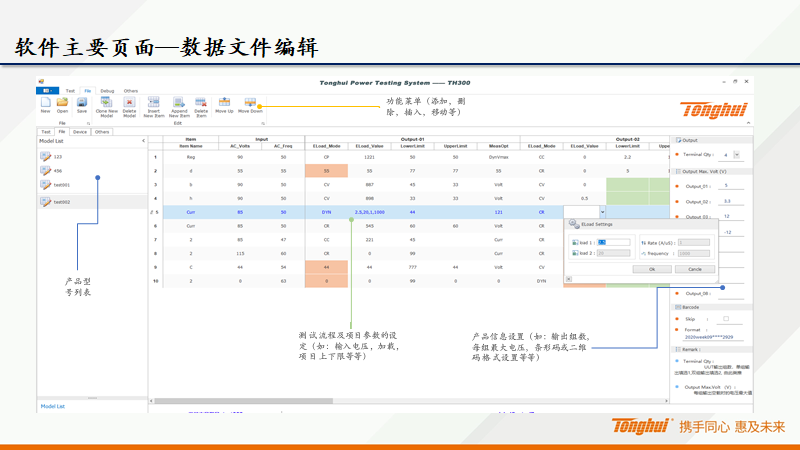

软件开放测试项目编辑功能，用户可进行任意数量不同产品测试数据库的创建，删除，添加，修改，存储等操作
使用流程简洁，操作界面人性化，技术人员几乎不需要培训或少量培训即可完成产品测试参数的设置

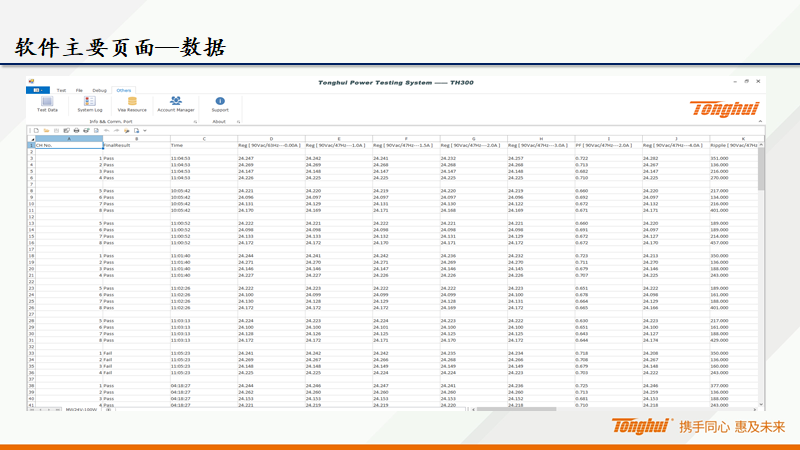

4. 实时数据功能

测试数据实时存储及产能数据实时显示功能，如：每小时产出，各通道每小时和整体PASS/FAIL 率
方便进行产品品质实时监控和产能实时跟踪

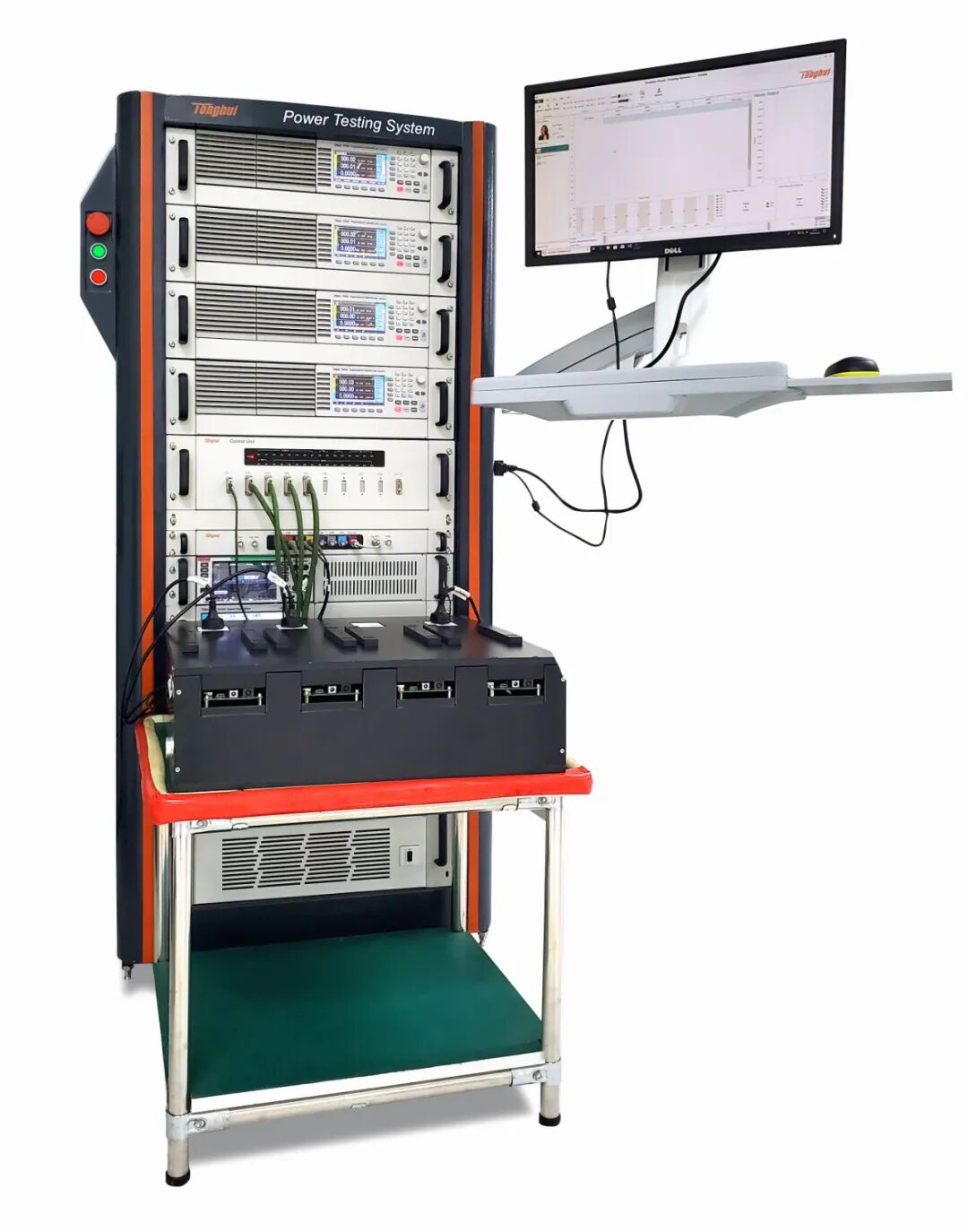

TH300自动电源测试系统








性能特点

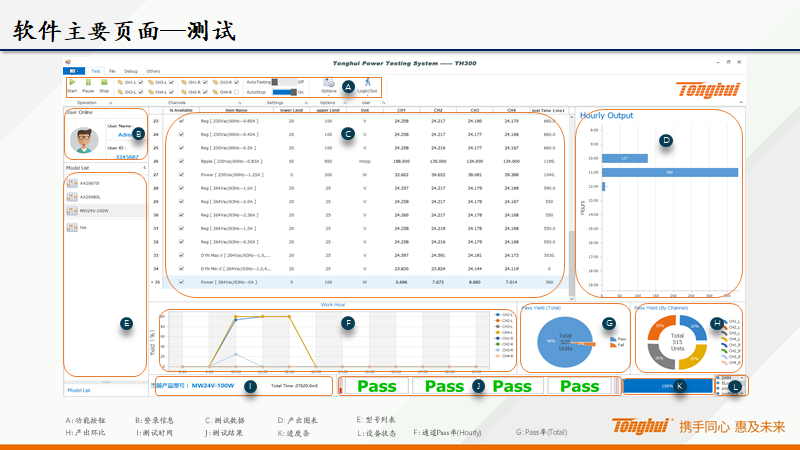

■ 图形化界面（Windows 2000/XP/7/10以上的作业环境）
■ 可扩充性硬件架构，可根据客户需求增减各种测试设备
（含GPIB、USB、RS-232、LAN等接口的设备）
■ 提供8个通道，可至多同时测试8个产品，或根据需求扩充至更多通道
■ 测试项目编辑功能
■ 测试程序管理和编辑功能
■ 统计报表输出和编辑功能
■ 线上仪控功能
■ 多层次管理权限设定功能和完善的信息管理功能
■ 提供系统日志，方便故障定位和操作人员相关信息查询
■ 各通道支持独立条形码或二维码读取功能
■ 可外接配套工装治具实现离线或自动化产线测试



应用行业

■ 工业电源

■ PC电源

■ 驱动电源

■ 适配器

■ 手机充电器

■ 汽车充电桩

■ 电动车充电器

■ AC-DC模块

■ DC-DC模块

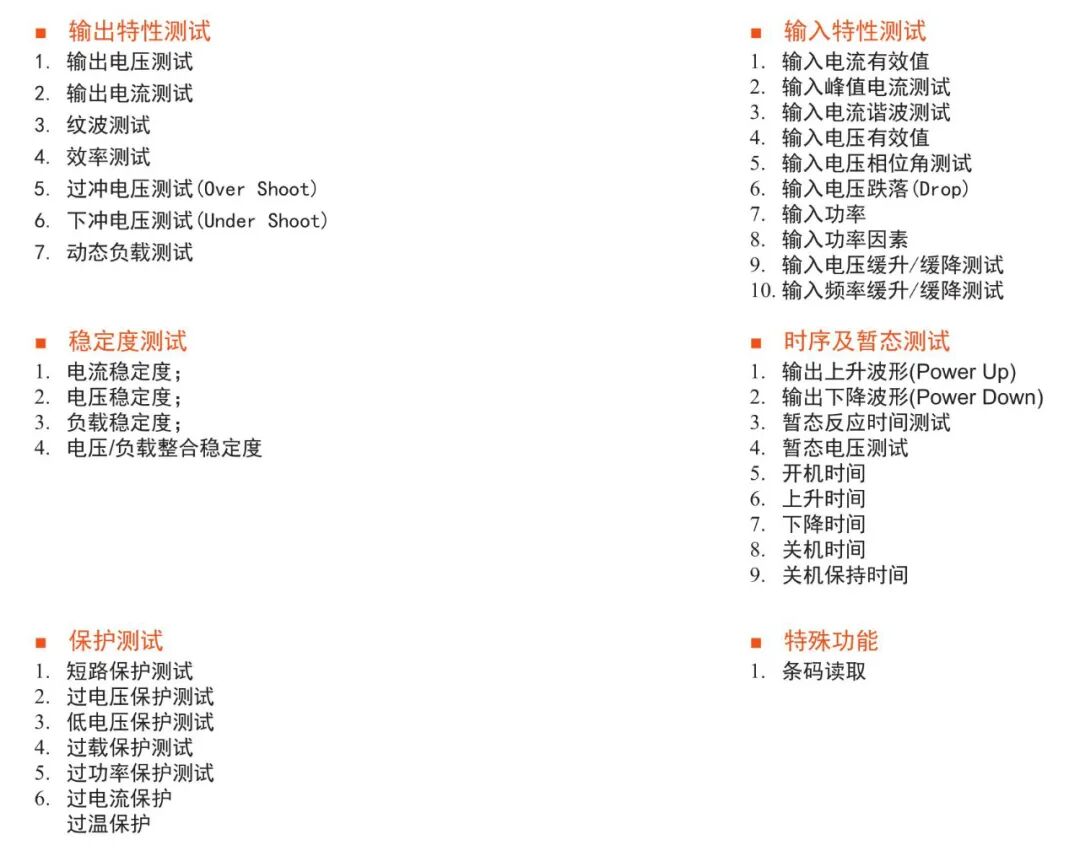

测试项目（支持但不限于）
