AC电源在车载充电机（OBC）供电测试应用


随着电动汽车的普及，车载充电器(On Board Charger, OBC)的市场需求也稳步攀升。为了能缩短电动汽车的充电时间，充电装置的功率从原来的单相3.3kW、6.6kW，逐步扩展到三相11kW、22kW等规格。在结构上，还出现了OBC和DCDC二合一、OBC/DCDC/PDU三合一的产品。在研发及产线上，都需要高性能、高效率的测试产品，帮助企业加快生产。

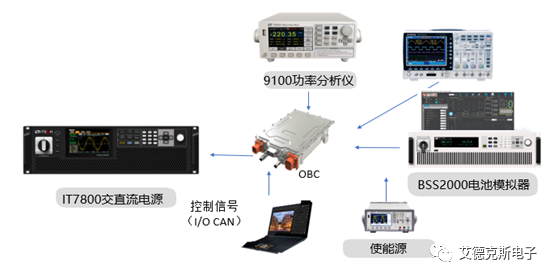

ITECH具有车载充电机测试成套及单机方案，硬件方面可使用电池模拟器或电子负载模拟电池放电，AC电源模拟电网给充电机供电，搭配示波器和功率分析仪等设备，和专业的上位机软件，对车载充电机进行完整的测试。艾德克斯作为在新能源领域的优异的测试测量方案供应商，提供的专业车载充电机测试系统能够完全满足不同型号的车载充电机测试的需求，并能简化操作，具有独特且重要的功能。





案例分享

以3.3kWOBC测试为例，传统测试3个OBC，用户需要配置3台交流电源，若采用一台IT7815-350-90，3U体积额定功率为15kVA，可通过多通道功能满足*多3个3.3kVAOBC的测试（每路*大输出350V30A5kVA）。
这台设备亦可满足三相/单相*大15kVA的单台待测物供电测试，覆盖11kVA、6.6kVA产品测试需求。一机多用，充分提升设备利用率，特别适合产品参数宽、型号多的公司使用。值得一提的是这里的三个OBC产品可以运行在不同的测试下，三路产品测试可以各自设置不同参数测试，通道间互相隔离，互不影响。

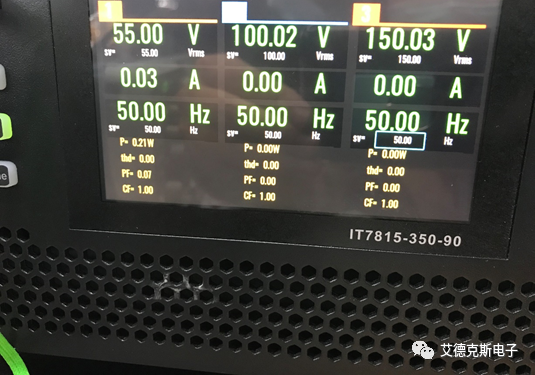

IT7800三通道界面

IT7800系列交直流电源也可完成OBC各项法规测试，例如输入电压范围测试、输入频率范围测试、开机输入冲击电流测试、功率、效率、功率因素、谐波电流测试、恶劣的供电环境模拟测试等。
IT7800系列交直流电源额定输出范围 0-350V ，16-2400Hz ，内置交流功率计及示波功能，帮助用户轻松获取复杂的交流电参数。自带谐波分析功能可完成50次电压、电流谐波分析。内置了30 条常用谐波失真波形，可通过面板直接调取测试，也可自定义50次谐波模拟，满足用户多样化的使用需求。
