RIGOL技术站3分钟玩转电源质量与功率效率分析

电源纹波测试

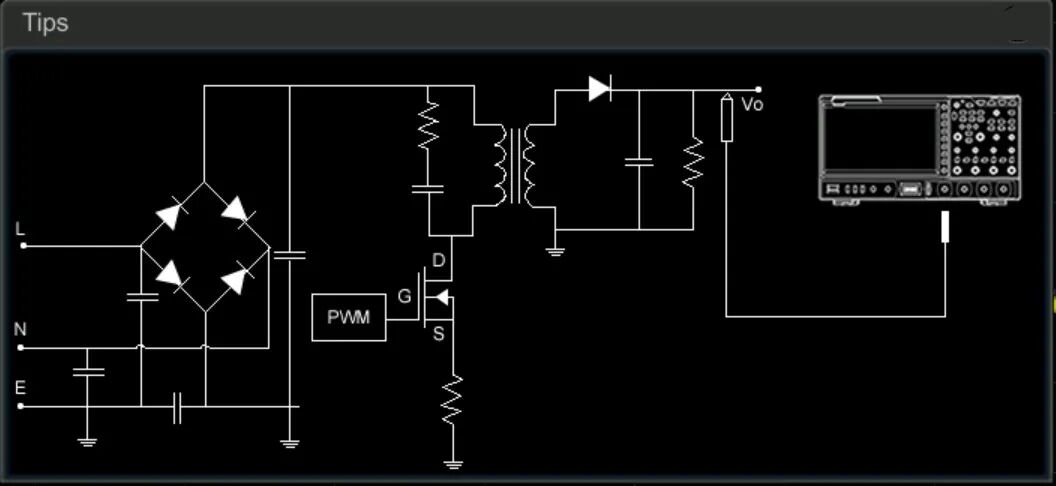

电源纹波测试连接示意图

测试准备如下：

1、将开关电源的输出端与电子负载输入端连接；

2、PVP2350高阻无源探头连接MS08104示波器的CH1；

电源纹波测试

操作步骤

示波器要选择20MHz的带宽限制；

为避免由探针与地线形成的类天线环路耦合进电路中的噪声，使用探头自带的接地弹簧来接地；

将探头的衰减与示波器CH1的探头比都设为X1，减小示波器的噪声干扰；

示波器的通道耦合方式选择交流，可以将直流电压隔离，方便信号观测；

分析类型选择纹波，打开CH1的峰峰值测量，可得到测量的纹波电压峰峰值。
